主要特点：

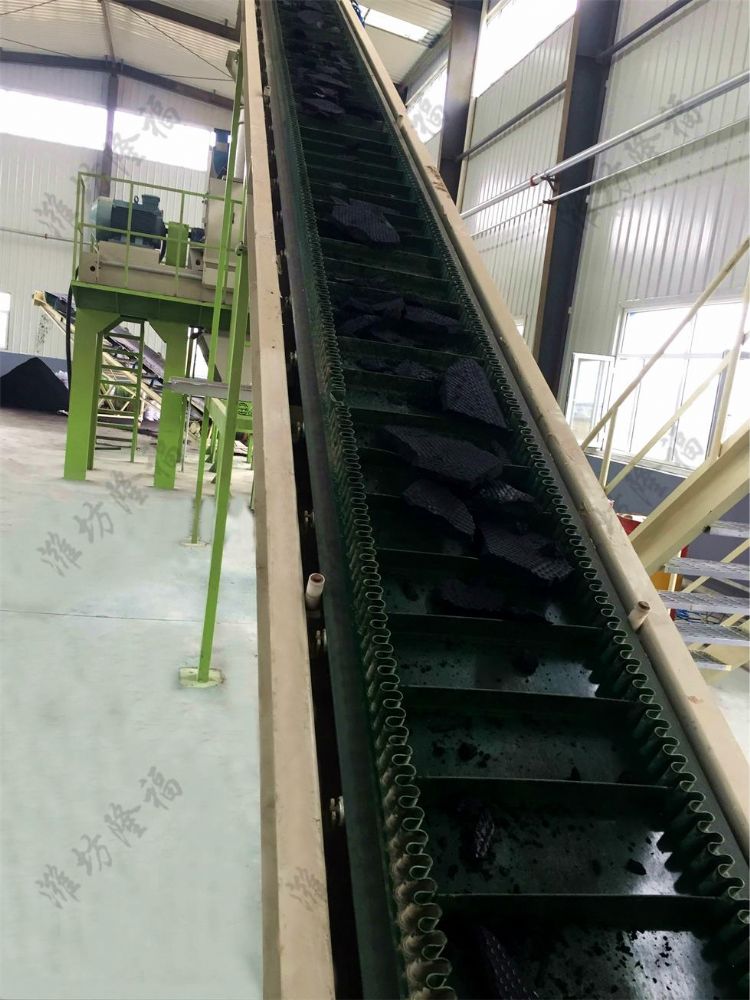

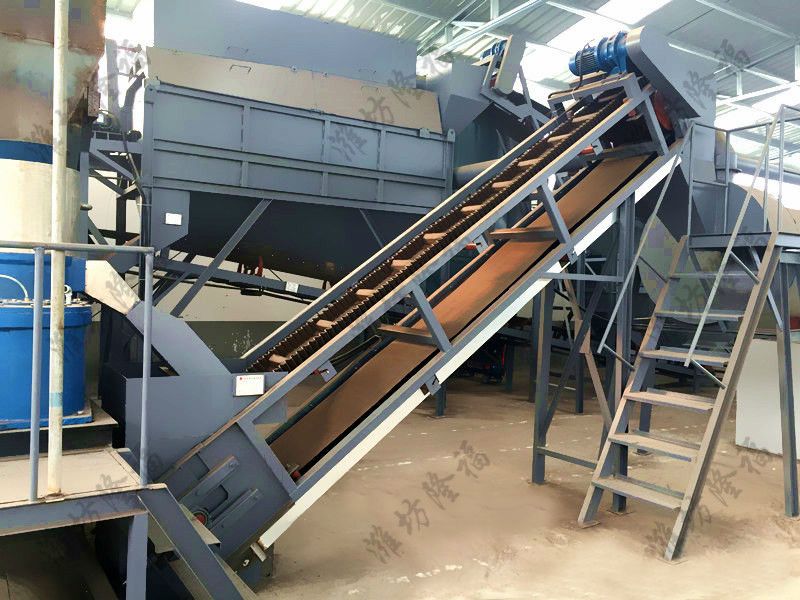

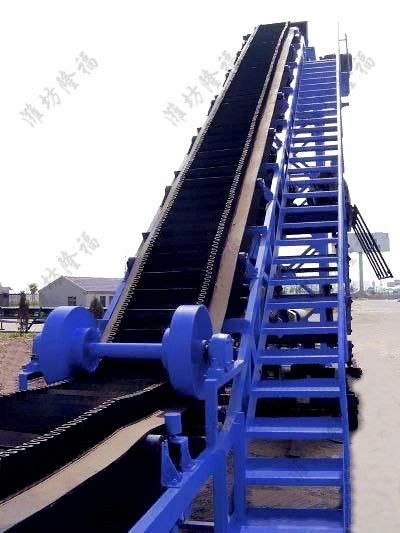

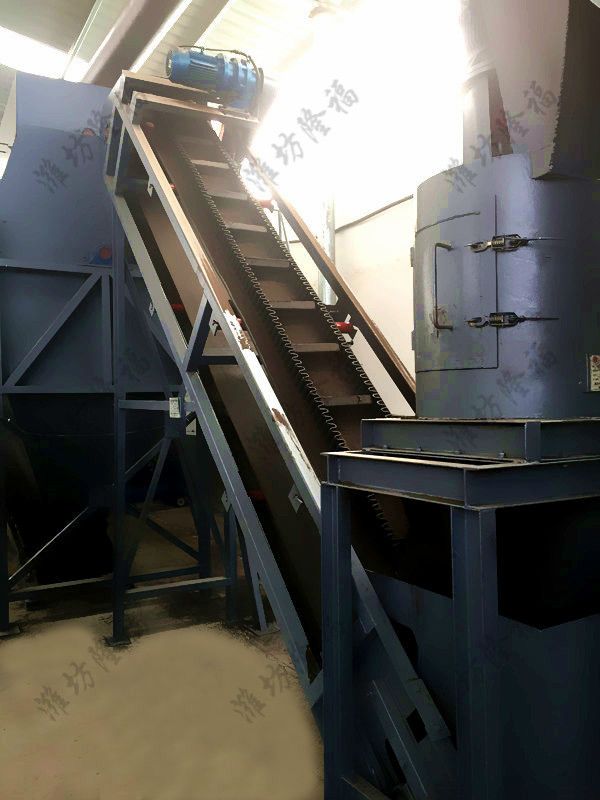

　　大倾角皮带输送机可以大角度输送甚至垂直输送，采用波状挡边输送带为主要部件。具有输送量大，占地面积小，维护简单等特点，广泛使用在粉料、块状物料的输送中。相比提升机，具有清洁效果好，运行稳定，噪音小等特点。

　　1、波状挡边输送带：波状挡边、横隔板和基带形成了输送物料的"闸"形容器，从而实现大倾角输送。

　　2、驱动装置：系由Y系列电动机、ZJ型轴装式减速器、楔块式逆止器组成。

　　3、传动滚筒：是动力传递的主要部件，输送带借其与传动滚筒之间的摩擦力而运行。

　　4、改向滚筒：用于改变输送带的运行方向。改向滚筒用于输送带下表面。

　　5、压带轮：用于改变输送带的运行方向。压带轮用于输送带上表面。

　　6、托辊：托辊用于支承输送带和带上的物料、使其稳定运行。

　　7、托带辊：托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。

　　8、立辊：立辊用于限制输送带跑偏，并安装在上、下过度段机架上。

　　9、拉紧装置：拉进装置使得输送带具有足够的张力，保证输送带和传动滚筒间不打滑。

主要技术参数：

  规格   带宽 （mm）   裙边高度 （mm）  带速 (m/s)   大输送量  (m³/h)  功率 （KW）/10m

PS500   500                 80~100                  0.6~0.8               ≥5                     2.2

PS650   600                 80~100                  0.6~0.8               ≥8                      3

PS800   800                 80~100                  0.6~0.8               ≥12                   5.5
